Volvo沃爾沃柴油發動機和電機的罩殼連接圖解

當我們選購VOLVO沃爾沃柴油發動機組回去，就需要面臨該如何正確安裝的問題，這也許讓很多用戶摸不著頭腦，今天頂博電力發電機廠家詳細為大家總結Volvo沃爾沃柴油發動機和電機的罩殼連接方法，希望可以幫助到大家！

1.電機基座裝復發電機防護罩。

拉出發電機內底座（VOLVO柴油機所帶），拉出的長度以發電機能安裝在底座上為宜，并使內底座延伸至發電機尾端以保護發電機。應注意內外底盤下面安裝減震墊的孔要對齊將補償墊塊放在內底盤下，靠孔對齊，焊牢。

2.電機定位

1.擰松柴油機前端支腳螺栓，使得柴油機可被稍微吊高；

2. 將發電機稍微吊高，拆除柴油機后端運輸用支腳；

3. 將橫梁裝在發電機腳上，螺栓不要最后擰緊（由組裝廠加工橫梁）；

4. 放下發電機，使其坐落在底座上。

3.電機基座固定

用水平儀檢查整個底盤是否平整，如有必要，可以加墊片來調整。刮除所有需要電焊區域、電焊接地線接觸區域的油漆，連好接地線。接地點應離焊接區越近越好，避免電流流過發動機。

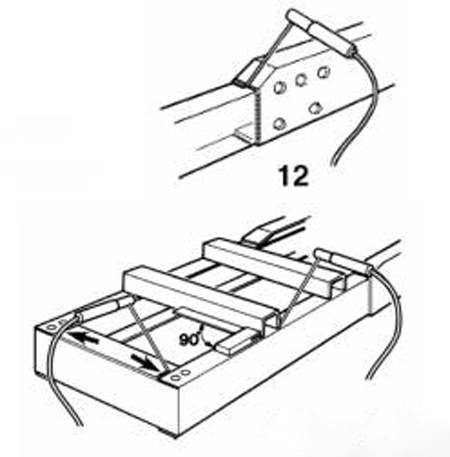

4.底盤固定

焊接內外底座結合處（兩邊）。排齊發電機腳下的橫梁，使其與底座垂直并不露出底盤，焊牢。

擰緊發動機前端支腳的螺栓，將發電機擰緊在橫梁上。

注：發動機后端支腳不要裝復為了便于以后檢修，需要裝上后支腳時，后支腳與發動機之間不可擰緊。

5.機組固定

發電機在客戶處若為固定式，可以采用固定安裝。采用固定式安裝形式必須保證：

1. 底盤安裝基準面要水平

2. 安裝底盤和腳墊不允許絲毫變形，并有足夠的剛度去平衡柴油機與驅動設備的重量。

6.彈性墊塊的布置

有時為了減少噪音和設備對地的振動，在底盤下可以安裝彈性墊。它們的位置取決于設備的重量分布，通過計算而使它們均勻受力且均勻分布。

7.機組通風

當柴油機與水箱安裝在一個封閉的空間里時，必須考慮足夠的通風散熱。機艙通風凈面積應該為水箱端面積的1.25倍。例如：水箱端面為1m2，則艙壁上進、出風口凈面積至少各為1.25m2

如果風口設有百頁窗，還必須考慮其有效面積，例如有效面積為80%，則上述風口面積至少為： 1.25m2/0.8=1.56m2在選擇風口位置時還應該考慮風的流向，即風盡可能流過柴油機全身，帶走部分熱量。

注意，柴油機本身最高可承受注意，柴油機本身最高可承受60oC的溫度，而參與燃燒的空氣進口不可超過 的溫度，而參與燃燒的空氣進口不可超過40 oC ，因此還應該合理選擇空氣濾清器的安裝位置。
