檢測玉柴發電機組YC6108曲軸尺寸

2019-03-21

來源：頂博電力

9104

檢測檢測玉柴發電機組YC6108曲軸項目主要包括：主軸頸直徑，連桿頸直徑，軸頸粗糙度，止推面粗糙度，動不平衡量，主軸頸和連桿頸的中心線距離，曲軸跳動度等。

1．測量曲軸主軸頸、連桿軸頸直徑，并計算其圓度和圓柱度誤差。見表2-4-1、圖2-4-2。

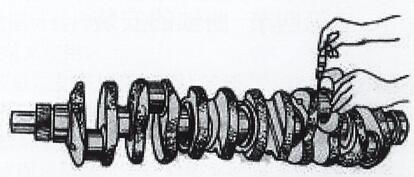

圖2-4-2 曲軸頸、連桿頸的測量

表2-4-1主軸頸、連桿頸直徑尺寸要求

機型項目	YC6112、YC4112		YC4110	YC6105	YC6108	YC4108	YC6113	YC6M
主軸頸（Φ）	85.631~85.656			84.965~85			86.965 ~87	99.978 ~100
連桿軸徑（Φ）	69.84~69.86		65.97 ~66	69.97 ~70	69.978 ~70	65.97 ~66	79.97 ~80	81.978 ~82
主軸頸圓度誤差	0.0664	0.005	0.006	0.01	0.006	0.01	0.005	0.006
連桿軸徑圓度誤差	0.0664	0.005	0.005	0.008	0.005	0.008	0.005	0.006

2．玉柴發電機組曲軸表面粗糙度的檢查

玉柴發電機組曲軸表面檢查部位主要有：主軸頸及連桿頸表面，連桿軸頸肩部及連桿軸頸和主軸頸圓角表面，前后端各加工表面。

玉柴發電機組曲軸檢測方法：a．目測與樣板塊比較，主軸頸、連桿軸頸應無劃傷，100%拋光圓角過度光滑。b．用粗糙度檢測儀檢測。

3．玉柴發電機組曲軸動不平衡量的檢測。每條曲軸在出廠時都做過動不平衡量的檢測，安裝時一般不做這項工作的檢查，但在使用過程中，如果發現發動機震動過大，必要時。才進行檢測，檢測是在曲軸動不平衡機上進行。各機型曲軸動不平衡量應符合表2-4-2規定要求。如需去重處理，可以采取在平衡扇塊圓周面上鉆孔去重，要求；孔徑小于15mm，深度小于30mm，孔邊距離大于5mm。

表2-4-2各機型曲軸動不平衡量

機型項目	YC6112	YC4112	YC6105	YC6108	YC4108	YC4110	YC6L	YC6M
動不平衡g.cm	≤36	≤20	≤50	≤50	≤20	≤20	≤50	≤40

4．測量玉柴發電機組曲軸彎曲度誤差，參見圖2-4-3 圖2-4-3 曲軸彎曲度誤差的檢測，主要是檢查曲軸兩端主軸頸對第四擋主軸頸的彎曲度誤差。其誤差值應在表2-4-3范圍。

表2-4-3曲軸彎曲度誤差

機型 \數值	六缸機	四缸機
規定值	≤0.05	<0.04
極限值	<0.15	<0.13

5．測量曲軸曲柄半徑

在無專用檢具工作的情況下，可按圖2-4-3的檢查方法進行，只需測出連桿頸在最低點與最高點時的數值差的一半，即為該曲軸的曲柄半徑。其值應符合表2-4-4要求范圍。

表2-4-4曲柄半徑

機

數型

值

YC6112

YC4108ZLQ

YC4112

YC6108ZQB

YC6108ZQLB

YC6105

YC6108

YC4108

YC4110

YC6L

YC6M

曲桿半徑

66.04±0.05

66±0.05

62.5±

0.05

57.5±

0.05

56±0.05

70±0.06

72.5±0.06
